精密チラー

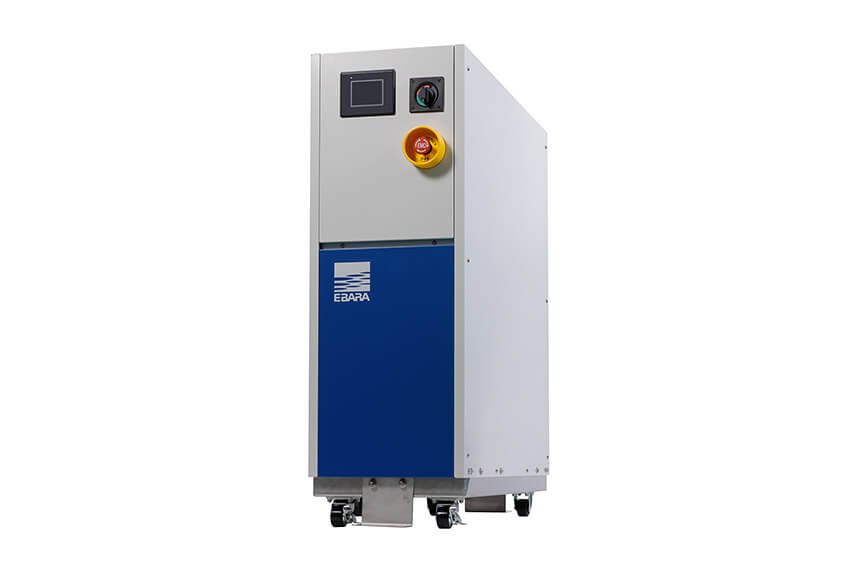

新製品温調装置精密チラー

RJ-SA型

荏原独自の小型ポンプSSPD型を使用することで省フットプリントを実現。幅368mmの小型設計ながら冷却能力4.0kWの高出力で、限られたスペースでの柔軟なレイアウトが可能です。
低GWP冷媒R448A(GWP1386)を使用しているので環境負荷が低く、万一の漏洩時リスクを軽減します。±0.1℃の精密温度制御が可能であり、プロセス安定性の向上、及び歩留まりの向上に貢献します。

スペック

型式   RJ-SA
冷却能力(50Hz/60Hz) kW 4.0(-10℃時)
温度制御範囲 -20~30
温度制御精度 ± 0.1
外形寸法(W x D x H) mm 368 x 947 x 1,097
質量 kg 225(タンク空時)
恒温液 使用流体   フッ素化液(PFC液)
圧送ポンプ能力 L/min 20(揚程25m)
冷却水 温度範囲 10~25
規格 SEMI、CE、UL準拠
電源 V 三相 200
運転制御方式 電子膨張弁容量制御
冷媒制御方式 冷却電子膨張弁、加熱電子膨張弁
使用冷媒 R448A(GWP:1386)

※仕様はご参考です

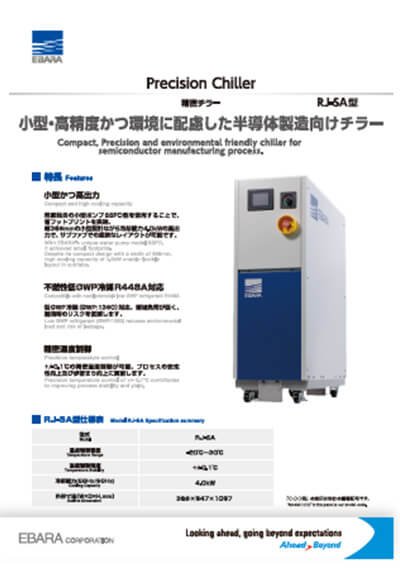

WEBカタログ
