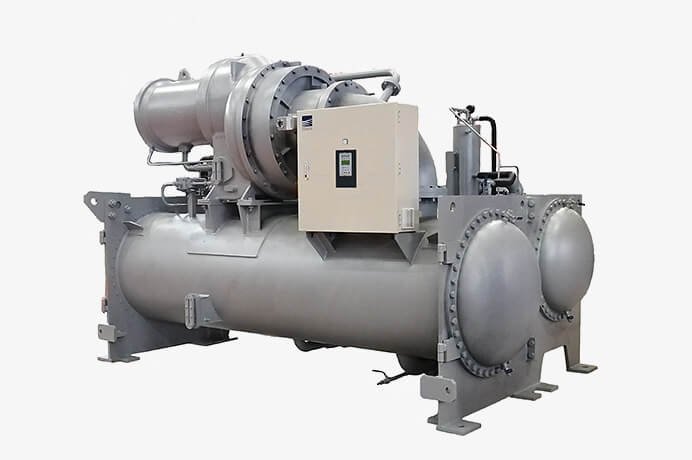

RTBA型 高効率ターボ冷凍機 低GWP冷媒R1224yd(Z)使用

低GWPと安全・安心を両立する新冷媒R1224yd(Z)採用、エバラノンフロン高効率ターボ冷凍機
日刊工業新聞第21回オゾン層保護・地球温暖化防止大賞 審査委員会特別賞受賞

製品の概要

ポイント1

低GWP新冷媒R1224yd(Z)採用

低GWP(1以下)と不燃性、低毒性を両立した新冷媒を採用し、環境性に優れています。

ポイント2

フロン排出抑制法対象外

安心・安全のノンフロンターボ冷凍機

ポイント3

シリーズ最高COPは6.4

信頼と実績多数の当社従来機RTBF型をベースとした高効率機

ポイント4

各種仕様に対応

お客様の利便性を追求し、対応電源電圧は400V~6000Vまで対応。インバータ仕様、分割搬入、防爆仕様(オプション)にも対応いたします。

代表仕様例(定速機)

型式 RTBA型 022 030 050 060 075 100 115 125
冷凍能力 kW 774 1,055 1,758 2110 2,637 3,516 4,044 4,395
{USRT} 220 300 500 600 750 1000 1150 1250
消費電力 kW 135 177 288 346 428 555 631 695
主電源 50/60Hz 400V級・3000V級・6000V級 3000V級/6000V級
冷水 入出口温度 12→7
流量 L/min 2,220 3,020 5,030 6,040 7,550 10,070 11580 12590
圧力損失 kPa 48 54 51 54 51 62 55 63
接続配管径 A 150 150 200 250 250 350 400 400
パス数 - 2 2 2 2 2 2 2 2
冷却水 入出口温度 32→37
流量 L/min 2,620 3,550 5,910 7,100 8,840 11,790 13,510 14,660
圧力損失 kPa 54 54 56 64 69 79 72 83
接続配管径 A 200 200 250 300 300 400 400 400
パス数 - 2 2 2 2 2 2 2 2
質量 製品質量 t 5.9 6.2 10.0 12.7 13.3 21.5 23.5 24.5
運転質量 t 6.9 7.4 12.0 15.2 16 26.0 29.0 30.5
注:汚れ係数は冷水・冷却水とも0.000086m2K/Wです。

代表仕様例(インバータ機)

型式   RTBA型 022V 030V 050V 060V 075V 100V 115V 125V
冷凍能力 kW 774 1,055 1,758 2110 2,637 3,516 4,044 4,395
{USRT} 220 300 500 600 750 1000 1150 1250
消費電力 kW 141 185 300 361 446 578 657 724
主電源 50/60Hz 400V級・3000V級・6000V級 3000V級/6000V級
冷水 入出口温度 12→7
流量 L/min 2,220 3,020 5,030 6,040 7,550 10,070 11580 12590
圧力損失 kPa 48 54 51 54 51 62 55 63
接続配管径 A 150 150 200 250 250 350 400 400
パス数 - 2 2 2 2 2 2 2 2
冷却水 入出口温度 32→37
流量 L/min 2,620 3,550 5,910 7,100 8,840 11,790 13,510 14,660
圧力損失 kPa 54 54 56 64 69 79 72 83
接続配管径 A 200 200 250 300 300 400 400 400
パス数 - 2 2 2 2 2 2 2 2
質量 製品質量 t 6.1 6.4 10.3 13.6 14 22.1 24.1 24.1
運転質量 t 7.2 7.7 12.5 16.1 16.7 27.1 29.6 29.6
注:汚れ係数は冷水・冷却水とも0.000086m2K/Wです。
